지속가능한 종이컵현대 생활에서 일회용 용기로 널리 사용되는 는 다양한 온도의 음료를 담을 때 컵 본체 함몰, 바닥 부풀어오르기, 테두리 변형 등 다양한 변형 현상을 자주 나타냅니다. 이렇게 단순해 보이는 변형 뒤에는 재료 과학, 열역학, 유체 역학 등 여러 분야가 관련된 복잡한 메커니즘이 숨어 있습니다. 이러한 변형의 원인을 이해하는 것은 소비자가 제품을 사용하는 데 도움이 될 뿐만 아니라지속 가능한 종이컵정확할 뿐만 아니라 종이컵 제조업체가 제품 디자인을 최적화할 수 있는 과학적 기반을 제공합니다.

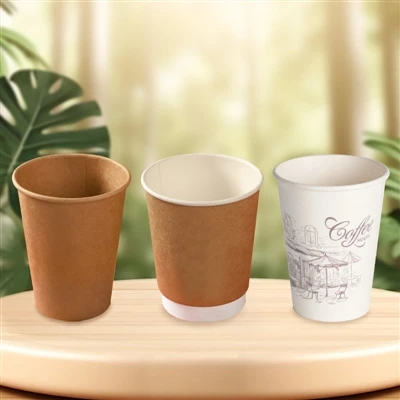

지속가능한 다양한 종이컵 디자인과 구조적 특성
I. 지속가능한 종이컵의 기본 구조
현대의지속 가능한 종이컵다양한 사용 시나리오의 요구 사항을 충족하기 위해 다층-복합 구조를 사용합니다. 일반적인 종이컵 구조는 외부 종이층, 중간 종이 기본층, 내부 방수층의 세 가지 주요 층으로 구성됩니다. 이러한 구조 설계는 기능성을 제공하는 동시에 변형 가능성도 만들어냅니다.
외부 종이층은 일반적으로 식품-등급 크라프트지 또는 표백 판지를 사용하며 이는 강성과 인쇄성이 우수합니다. 중간 종이 베이스 층은 종이컵의 주요 구조로 가공된 식물 섬유, 일반적으로 100% 천연 목재 펄프로 만들어집니다. 내부 방수층은 액체 누출을 방지하는 데 중요합니다. 기존의 지속가능한 종이컵은 폴리에틸렌(PE) 코팅을 사용했지만 최근에는 폴리락트산(PLA)과 같은 생분해성 소재도 등장했다.
용도에 따라 지속 가능한 종이컵이 구조 설계에 상당한 차이가 있다는 점은 주목할 가치가 있습니다. 뜨거운 음료 컵은 일반적으로 두께가 15-20 마이크로미터인 단면 PE 코팅을 사용하는 반면, 차가운 음료 컵은 이중층 PE 코팅을 사용하여 두께를 18-22 마이크로미터로 늘립니다. 이러한 디자인의 차이는 다양한 온도 환경에서 지속 가능한 종이컵의 변형 동작에 직접적인 영향을 미칩니다.
이는 종이컵의 변형 거동에도 영향을 미칩니다.
II. 뜨거운 음료 시나리오의 종이컵 변형 메커니즘
2.1 열전도 및 열응력 분석
종이컵에 뜨거운 음료가 담기면 열이 고온 액체에서 컵 벽으로 빠르게 전달됩니다. 이는 복잡한 열 전도 메커니즘을 포함하는 과정입니다. 종이는 열악한 단열재입니다. 끓는 물을 종이컵에 부으면 열이 컵 표면으로 빠르게 전달되어 종이 온도가 급격하게 상승하여 모양과 온전함을 유지하기 어렵게 됩니다.
뜨거운 음료를 담은 종이컵의 열변형
이러한 급속한 열 전달은 종이컵 내부에 상당한 온도 구배를 생성합니다. 컵의 내벽은 뜨거운 음료와 직접 접촉하며 온도는 액체 온도(보통 80-100도)에 가깝고 외벽 온도는 상대적으로 낮습니다. 내부와 외부 사이의 이러한 온도 차이로 인해 재료의 열팽창이 고르지 않게 되어 열 응력이 발생합니다. 열응력이 재료의 항복강도를 초과하면 종이컵이 변형됩니다.
열응력 이론에 따르면, 온도 변화에 따른 변형 및 복원력을 열응력이라고 합니다. 열 응력의 크기는 재료의 열팽창 계수, 탄성 계수 및 온도 변화의 크기에 따라 달라집니다. 지속 가능한 종이컵과 같은 복합 구조의 경우 서로 다른 재료 층 간의 열팽창 계수 차이로 인해 층간 응력이 발생하며 이는 종이컵 변형의 중요한 원인 중 하나입니다.
2.2 컵체 함몰 형성의 메커니즘
컵 본체 함몰은 뜨거운 음료 시나리오에서 가장 일반적인 변형 현상 중 하나입니다. 일반 종이컵을 90도의 뜨거운 물에 5분간 담가두면 최대 1.2cm까지 함몰될 수 있습니다. 이러한 우울증의 형성에는 여러 요인의 복합적인 효과가 포함됩니다.
70도 온도
최소한의 변형
컵은 원래의 모양을 유지합니다
90도 온도
약간의 변형
최대 1.2cm 함몰 관찰됨
100도 온도
심한 변형
벽 파열 가능성
첫째, 뜨거운 음료로 인해 컵 벽 재료가 부드러워집니다. 온도가 높으면 종이컵이 부드러워지고 변형되기 쉽습니다. 이는 주로 고온 환경의 영향을 견딜 수 없는 불합리한 구조 설계로 인해 발생합니다.- PE 코팅은 고온에서 부드러워지고 기계적 특성이 크게 감소합니다. 동시에 종이 섬유는 고온-온도 및 고온다습한-환경에서 어느 정도 강도를 잃습니다.
둘째, 내부 및 외부 압력차의 형성은 우울증의 정도를 악화시킨다. 컵 안의 액체의 온도가 올라가면 컵 안의 공기도 팽창합니다. 컵 입구가 닫히거나 부분적으로 닫히면 팽창하는 공기가 제때에 방출되지 않아 컵 내부에 양압이 생성됩니다. 그러나 액체의 온도가 점차 낮아짐에 따라 컵 내부의 공기가 냉각되어 수축되어 부압이 발생합니다. 이 부압으로 인해 컵 본체가 안쪽으로 들어가게 됩니다.
또한 소재의 이방성 역시 컵 바디 함몰을 일으키는 중요한 요소입니다. 지속 가능한 종이컵의 제조 과정에서 종이 섬유는 일정한 방향성을 형성합니다. 재료의 열팽창계수와 탄성계수는 반경방향과 축방향에 따라 차이가 있을 수 있습니다. 이러한 이방성으로 인해 온도가 변할 때-균일하지 않은 변형이 발생하여 컵 본체가 비대칭적인 함몰 모양을 보이게 됩니다.
2.3 바닥이 부풀어 오르는 원인
컵 본체 함몰에 해당하는 바닥 부풀어오르는 현상은 뜨거운 음료 시나리오에서 흔히 나타나는 또 다른 변형 현상입니다. 일회용 종이컵의 바닥은 일반적으로 눈에 띄게 안쪽으로 오목한 구조로 디자인되어 있으며, 바닥이 5mm 정도 오목하게 되어 있습니다. 이 디자인은 실제로 열팽창에 대처하기 위해 취해진 예방 조치입니다. 플라스틱 컵에 뜨거운 물을 채우면 컵이 팽창하고 바닥도 팽창합니다. 작은 홈은 열 팽창을 완화 및 흡수하도록 설계되어 바닥이 부풀어 오르는 것을 방지하고 림 지지대를 통해 컵이 균형을 유지할 수 있도록 합니다. 그러나 열팽창이 설계 예상을 초과하는 경우에도 바닥의 돌출 변형이 발생할 수 있습니다.
바닥 부풀어오름의 주요 메커니즘은 다음과 같습니다. 열팽창으로 인해 바닥 재료가 바깥쪽으로 팽창합니다. 바닥에 추가적인 외부 힘을 가하는 액체로부터의 정수압; 바닥 구조의 기계적 불안정성. 이러한 요소들의 결합된 효과가 바닥 재료의 하중-지지 용량을 초과하면 팽창 변형이 발생합니다.
2.4 컵 림 변형에 영향을 미치는 요인
뜨거운 음료 시나리오에서 컵 테두리 변형은 테두리가 바깥쪽으로 벌어지거나 말리는 현상으로 나타납니다. 종이컵의 가장 취약한 부분 중 하나인 테두리 변형은 사용자 경험에 영향을 미칠 뿐만 아니라 액체 누출로 이어질 수도 있습니다.
림 변형의 주요 원인은 다음과 같습니다: 림 영역에 열 응력 집중(이는 외부 환경과 가장 직접적으로 접촉하는 컵 본체 부분임) 취급으로 인한 기계적 스트레스 또는 뚜껑의 압력; 재료의 연화로 인해 강도가 감소합니다. 림 온도가 상승하면 PE 코팅이 부드러워져 변형에 대한 림의 저항력이 크게 감소합니다.
변형에 대한 테두리의 저항력을 향상시키기 위해 현대의 지속 가능한 종이컵은 일반적으로 두께가 1.5~2mm인 이중{0}}롤링 테두리 디자인을 사용하며 직경 1~1.5mm의 PE 플라스틱 스트립을 롤링된 테두리 내부에 삽입하여 굽힘 저항을 향상시킬 수 있습니다. 이 디자인은 응력을 효과적으로 분산시키고 림의 전반적인 강도를 향상시킵니다.
2.5 다양한 뜨거운 음료 온도에서의 변형 차이
종이컵 변형 정도는 뜨거운 음료의 온도와 밀접한 관련이 있습니다. 국제 표준에 따르면 열 변형 테스트에서는 컵이 85도 물에서 30분 이내에 변형되지 않아야 합니다. 그러나 실제 사용에서는 뜨거운 음료의 온도가 이 기준을 초과하는 경우가 많습니다.
70도, 90도, 100도의 세 가지 테스트 온도에서 지속 가능한 종이컵의 변형 거동은 상당한 차이를 보여줍니다. 70도에서 지속 가능한 종이컵은 일반적으로 모양을 유지합니다. 90도에서는 약간의 변형이 발생하기 시작합니다. 100도에서는 변형이 상당히 심해 잠재적으로 컵 본체가 심하게 움푹 들어가거나 바닥이 부풀어 오르거나 심지어 컵 벽이 파열될 수도 있습니다.
다양한 브랜드의 지속 가능한 종이컵 성능은 뜨거운 음료 시나리오에 따라 다릅니다. 예를 들어, 스타벅스의 지속 가능한 종이컵은 강화된 PE와 이중{1}}레이어 디자인으로 인해 90도에서 45분 동안 모양을 유지할 수 있습니다. 이러한 차이는 주로 재료 선택, 구조 설계 및 제조 공정의 차이에서 비롯됩니다.
III. 차가운 음료 시나리오에서 지속 가능한 종이컵의 변형 메커니즘
3.1 내부 및 외부 압력차의 형성 및 영향
차가운 음료 시나리오에서 지속 가능한 종이컵의 주요 변형 메커니즘은 뜨거운 음료 시나리오와 크게 다릅니다. 종이컵에 차가운 음료가 담기면 컵 안의 공기가 차가워지면서 수축하면서 내부 압력이 낮아지게 됩니다. 이러한 압력 감소로 인해 외부 기압(대기압)이 상대적으로 높아져 종이컵이 안쪽으로 쓰러지는 현상이 발생하게 됩니다.
구체적으로, 컵을 밀봉하고 저온 환경에 놓으면-컵 내부의 공기가 외부 공기보다 빨리 냉각됩니다. 즉, 외부 공기에 의해 가해지는 압력이 컵 내부 공기의 압력보다 더 커서 컵이 무너지게 됩니다. 이 현상은 기체의 부피가 절대 온도에 정비례한다는 샤를의 법칙을 따릅니다.
실제 사용에서 차가운 음료의 온도는 일반적으로 0~10도 사이입니다. 실내 온도가 25도 정도일 때 컵 내부와 외부의 온도 차이는 15~25도에 이를 수 있습니다. 이상기체 법칙에 따르면 이러한 온도 차이로 인해 컵 내부의 공기량이 약 5~8% 수축될 수 있습니다. 컵 입구를 밀봉하면 컵 내부에 약 5~8%의 음압이 생성되며 이는 0.5~0.8기압의 압력차에 해당합니다.
이 압력 차이는 작아 보일 수 있지만 상대적으로 약한 지속 가능한 종이컵에 상당한 변형을 일으키기에 충분합니다. 이는 종이컵의 강성이 부족하여 부압 하에서 붕괴되기 쉬운 경우 특히 그렇습니다.
3.2 수증기응축의 영향 메커니즘
수증기 응축은 차가운 음료 시나리오에서 또 다른 중요한 변형 요인입니다. 종이컵에 차가운 음료가 담기면 컵 벽 온도가 주변 이슬점 온도보다 낮아져 공기 중의 수증기가 컵 벽 표면에 작은 물방울로 응결됩니다.
뜨거운 음료 컵(내부 PE 코팅만 있음)을 차가운 음료에 사용할 경우 컵 외벽에 결로가 쉽게 형성되어 컵 본체가 부드러워지고 변형될 수 있습니다. 이는 뜨거운 음료컵의 바깥쪽에는 방수층이 없어 응축된 물이 종이섬유에 직접 침투해 종이가 물을 흡수해 부드러워지기 때문이다. 응축이 지속 가능한 종이컵의 강도에 미치는 영향은 다면적입니다. 첫째, 수분 침투로 인해 종이 섬유가 부풀어 오르고 원래 섬유 구조가 파괴되고 종이의 기계적 특성이 감소합니다. 둘째, 물은 가소제 역할을 하여 종이 섬유 사이의 결합력을 감소시키고 종이를 더 부드럽게 만듭니다. 마지막으로, 습기에 지속적으로 노출되면 섬유질이 저하될 수 있으며,-장기간 사용하면 종이컵의 구조적 무결성에 심각한 영향을 미칠 수 있습니다.
연구에 따르면 차가운 음료수 컵에는 이중-PE 코팅이 필요하다고 합니다. 외부 레이어는 결로로 인해 컵 벽이 부드러워지는 것을 방지합니다. 이중-층 PE 냉음료 컵은 표면 마감이 우수하고 내용물을 시원하게 유지하며 결로 현상이 외벽으로 스며드는 것을 방지합니다. 이 디자인은 결로로 인해 컵이 부드러워지는 문제를 효과적으로 해결합니다.
3.3 저온-환경에서의 재료 성능 변화
저온-환경에서는 종이컵 재료의 기계적 특성이 크게 변화합니다. 낮은 온도는 재료를 부서지기 쉽게 만들어 인성과 변형에 대한 저항력을 감소시킵니다. -20도 이하의 온도에서는 종이컵이 부서져 깨지거나 깨질 위험이 높아집니다.
종이 섬유의 경우 온도가 낮으면 섬유가 수축되어 내부 응력이 증가합니다. 동시에 물은 저온에서 얼어 부피가 팽창하고 섬유 구조가 손상될 수 있습니다. 이러한 손상은 되돌릴 수 없으며 종이컵의 강도를 크게 저하시킵니다.
PE 코팅은 저온에서도 성능 변화를 겪습니다. PE의 유리 전이 온도는 매우 낮고(약 -100도) 일반적인 차가운 음료 온도에서는 유리 전이가 발생하지 않지만, PE의 탄성 계수는 온도가 감소함에 따라 증가합니다. 이러한 강성의 증가로 인해 코팅은 특히 기계적 응력을 받을 때 취성 파괴에 더 취약해집니다.
3.4 차가운 음료 시나리오의 특수 변형 모드
차가운 음료 시나리오에서는 일반적인 컵 본체 압입 외에도 일부 특수 변형 모드가 발생할 수 있습니다. 바닥 변형도 그중 하나입니다. 차가운 음료의 온도가 낮기 때문에 컵 바닥이 테이블에 직접 닿을 때 큰 온도차가 생겨 바닥재가 고르지 않게 수축되어 변형이 발생합니다.
컵 테두리 변형은 차가운 음료 시나리오에서도 흔히 발생합니다. 컵 테두리가 응축수와 오랫동안 접촉하면 물을 흡수하여 부드러워집니다. 이때 외력(손으로 잡거나 뚜껑을 누르는 등)이 가해지면 컵 테두리가 변형되기 쉽습니다. 게다가 차가운 음료에 들어 있는 이산화탄소 가스도 컵 테두리에 영향을 줄 수 있습니다.
특별히 디자인된 일부 차가운 음료 컵에는 국부적인 변형이 발생할 수도 있습니다. 예를 들어, 일부 지속 가능한 종이컵은 디자인에 강화 골판이나 주름진 구조를 가지고 있습니다. 이러한 구조는 저온에서 재료 수축으로 인해 응력 집중이 발생하여 국부적인 변형이나 균열이 발생할 수 있습니다.
IV. 종이컵 변형에 대한 시간의 영향
4.1 수분 이동으로 인한 점진적인 연화
지속 가능한 종이컵을 사용하는 동안 수분 이동은 재료가 점진적으로 부드러워지는 지속적인 과정입니다. 종이컵에 액체가 들어 있으면 확산과 모세관 현상을 통해 수분이 재료 내로 이동합니다. 이러한 마이그레이션 과정은 시간과 밀접한 관련이 있으며 종이컵 성능의 점진적인 변화로 이어집니다.
뜨거운 음료의 경우 높은 온도로 인해 수분 이동 과정이 가속화됩니다. 연구 결과에 따르면 종이컵을 따뜻한 물에 10초 동안 담근 후 꺼낸 후 수공예품을 만들 때 밀방망이로 가볍게 눌러야 재료의 형태 유연성이 향상되는 것으로 나타났습니다. 이는 수분과의 짧은-접촉이라도 종이컵의 물리적 특성을 크게 변화시킬 수 있음을 보여줍니다.
장기간-습기와 접촉하면 종이컵 성능이 크게 저하될 수 있습니다. 예를 들어, 두유 포장의 경우 내부 플라스틱 라이닝에 있는 첨가물이나 반응하지 않은 작은 분자가 바깥쪽으로 이동하여 잠재적으로 식품 안전에 영향을 미칠 수 있습니다. 이는 주로 화학적 이동에 초점을 맞추고 있지만 물리적 특성의 변화도 마찬가지로 중요합니다.
실제 사용 시 종이컵에 액체가 담기는 시간은 보통 몇 분에서 몇 시간 정도입니다. 이 기간 내에 수분 이동은 주로 표면과 표면 근처에서 발생합니다.- 시간이 지남에 따라 점차적으로 수분이 소재 내부로 침투하여 전체적으로 부드러워지게 됩니다.
4.2 시간 간격에 따른 변형 특성
지속 가능한 종이컵은 사용 시간에 따라 다양한 변형 특성을 나타냅니다. 테스트 기준에 따르면,지속 가능한 종이컵은 여러 차례의-관련 성능 테스트를 통과해야 합니다.
짧다-tErm 테스트(1분)는 주로 즉각적인 변형에 중점을 둡니다. 예를 들어, 바닥 밀봉 테스트에서는 컵에 물을 채우고 누출이나 변형 없이 1분간 방치해야 합니다. 이 기간 동안의 변형은 주로 온도 변화와 순간적인 응력에 의해 발생하며 일반적으로 되돌릴 수 있습니다.
중기-테스트(30분 - 2시간)는 누적 효과에 중점을 둡니다. 내열성 테스트에서는 컵에 90도의 뜨거운 물을 채우고 부드러워지거나 새거나 냄새가 나지 않는 상태로 1분간 방치해야 합니다. 그러나 실제 사용에서는 30분에서 2시간의 기간이 지속 가능한 종이컵의 실제 성능을 더 잘 반영합니다. 이 기간 동안 수분 이동과 응력 완화가 일어나기 시작하고 변형이 되돌릴 수 없게 될 수 있습니다.
장기-테스트(24시간)는 내구성에 중점을 둡니다. 국제 표준에 따르면 4도의 물로 채워진 컵은 24시간 동안 누출-방지 상태를 유지해야 합니다. 이 테스트는 냉장 환경에서 지속 가능한 종이컵의 장기간 사용을 시뮬레이션합니다.- 연구에 따르면 화씨 180도(82도) 이상의 온도에서 물을 담은 컵은 일반적으로 12~24시간 후에 성능 저하 징후가 나타나기 시작하는 반면, 실온의 물을 담은 컵은 더 오래 지속될 수 있습니다.
4.3 미생물 활동의 잠재적 영향
변형의 주요 요인은 아니지만 미생물 활동은 특정 조건에서 지속 가능한 종이컵의 구조적 완전성에 영향을 미칠 수도 있습니다. 지속 가능한 종이컵에 단 음료나 기타 영양이 풍부한-액체가 들어 있으면 미생물의 성장 환경을 제공할 수 있습니다.
미생물의 대사 활동으로 인해 종이 섬유질이 저하되거나 방수층이 손상될 수 있는 유기산, 효소 및 기타 물질이 생성됩니다. 미생물 활동의 영향은 종이컵의 일반적인 수명(보통 24시간 이하) 동안 제한적이지만, 장기간 보관하거나 부적절하게 사용하면 이 영향이 심각해질 수 있습니다.-
또한, 곰팡이의 성장으로 포자와 균사체가 생성되어 종이의 섬유구조가 손상되어 강도가 저하될 수 있습니다. 특히 습도가 높은 환경에서는 이러한 위험이 크게 증가합니다.- 따라서 지속가능한 종이컵은 건조하고 통풍이 잘 되는 환경에 보관해야 하며 유통기한 내에 사용해야 합니다.
V. 변형에 대한 구조 설계의 영향
5.1 컵 몸체 테이퍼의 기계적 최적화
컵 본체 테이퍼는 종이컵 디자인의 핵심 매개변수이며 변형 제어에 중요한 영향을 미칩니다. 표준 종이컵 테이퍼는 약 5도 -7도이며 8도 -10도까지 늘릴 수 있습니다. 예를 들어 스타벅스의 뜨거운 음료 컵은 9도 테이퍼 디자인을 사용합니다.
테이퍼형 디자인의 기계적 원리는 압력 분산 효과에 있습니다. 상단이 더 넓어지고 하단이 좁아지는 테이퍼드 구조는 수직 압력(스태킹, 액체 무게 등)을 컵 본체 측면으로 분산시켜 국부적인 응력을 줄일 수 있습니다. 이 디자인은 컵 바닥에 집중된 응력을 줄일 뿐만 아니라 더 촘촘하게 쌓을 수 있게 하여 운반 중 흔들림을 줄여줍니다. 일부 최적화된 설계는 더 큰 테이퍼 각도를 활용하기도 합니다. 예를 들어, 일부 제품은 15도 황금 경사각을 사용하여 삼각형 지지 시스템을 형성합니다. 이 디자인은 구조적 안정성을 더욱 향상시키고 더 큰 외부 압력을 견딜 수 있습니다.
변형에 대한 테이퍼 각도의 영향은 주로 다음에 반영됩니다. 분산된 압력이 국부적인 응력 집중을 감소시키기 때문에 컵 본체 압입을 줄입니다. 지지 영역이 늘어나 하중-지탱 능력이 향상되어 바닥 안정성이 향상됩니다. 원추형 디자인으로 컵을 안전하게 쌓을 수 있어 스태킹 성능이 향상됩니다.
5.2 바닥구조의 혁신적인 디자인
컵 바닥은 종이컵에서 압력을 받는 주요 부분으로 디자인이 전체적인 안정성과 변형 저항에 직접적인 영향을 미칩니다.
컵 바닥 지지 링 디자인은 혁신적인 솔루션입니다. 컵 바닥 안쪽에 링- 모양의 돌출부가 0.5~1mm 높이로 눌려져 '매달린' 지지 구조를 형성하여 컵 바닥이 테이블에 직접 닿아 압력에 의해 변형되는 것을 방지합니다. 이 디자인의 대표적인 예가 맥도날드의 차가운 음료수 컵이다.
또 다른 디자인은 컵 바닥을 두껍게 하거나 환형 강화 리브를 추가하는 것입니다. 이러한 디자인은 컵 바닥과 지지면의 접촉면적을 늘려 종이컵의 무게를 분산시켜 무게 중심을 낮추고 안정성을 향상시킵니다. 컵 바닥을 두껍게 만드는 것은 일반적으로 종이 층의 수를 국지적으로 늘리거나 더 높은 평량의 종이를 사용하는 것을 포함합니다.
일부 특수 디자인에서는 외부-나팔형 구조도 사용됩니다. 쌓을 수 있는 종이 용기 본체의 베이스는 직경이 증가한 바깥쪽으로-나팔 모양의 구조를 형성합니다. 이러한 구조는 적층 시 변형을 방지할 수 있으며, 적층 시 용기가 지지 구조물에서 미끄러지는 것을 방지할 수 있습니다.
바닥 구조의 혁신에는 다음이 포함됩니다.-미끄럼 방지 설계, 바닥 패턴이나 돌출부를 통한 마찰 증가; 충격력을 흡수하기 위해 탄성 재료 또는 주름진 구조를 사용하는 쿠션 디자인; 배수 설계, 결로 축적을 방지하기 위해 바닥에 배수 홈을 설정합니다.
5.3 컵 입구 디자인 강화 방안
컵 입구는 종이컵에서 가장 변형되기 쉬운 부분 중 하나이며, 그 디자인은 전반적인 성능에 매우 중요합니다.
롤{0}}에지 디자인은 컵 입구를 강화하는 가장 일반적인 방법입니다. 단일 롤링 에지 대신 이중 롤링 에지(두께 1.5-2mm)를 사용하면 PE 플라스틱 스트립(직경 1-1.5mm)을 롤링 에지에 내장하여 컵 입구의 굽힘 저항을 향상시킬 수 있습니다. 이 디자인은 지속 가능한 테이크아웃 종이컵에 자주 사용되며 운송 중에 컵 입구가 변형되는 것을 효과적으로 방지할 수 있습니다.
또 다른 혁신은 바깥쪽으로 접히는-넓은-가장자리 컵 입구입니다. 이러한 디자인은 컵 림의 강도를 강화할 뿐만 아니라 스태킹 시 보다 안정적인 지지력을 제공합니다. 쌓을 때 아래쪽 종이컵의 테두리가 넓어 위쪽 종이컵을 더 넓고 안정적으로 지지해 넘어질 위험을 줄여줍니다.
림 디자인에 대한 기타 고려 사항은 다음과 같습니다. 일부 지속 가능한 종이컵은 뚜껑과 함께 사용해야 하고 림 모양이 밀봉 효과에 직접적인 영향을 미치기 때문에 밀봉 성능; 림의 모양과 질감이 사용자 경험에 영향을 미치기 때문에 마시는 편안함; 테두리 부분은 일반적으로 브랜드 로고에 사용되며 평평한 표면이 필요하므로 인쇄 가능성이 높습니다.
5.4 변형방지를 위한 종합구조설계
변형 방지를 위한 현대의 종이컵 디자인에는 다양한 기술이 결합된 경우가 많습니다.
골판지 구조 설계는 효과적인 방법입니다. 링- 모양의 주름이 컵 본체의 중간 부분에 2~3mm 높이와 10~15mm 간격으로 압착되어 외부 압축에 저항할 수 있도록 반경 방향 강성을 높입니다. 편의점의 뜨거운 음료 컵에는 일반적으로 3~4개의 주름이 있습니다.
축 방향 리브 디자인은 또 다른 솔루션을 제공합니다.. 4-6 리브는 컵 본체의 길이를 따라 1-1.5mm 깊이로 압착되어 수직 압축 강도를 향상시키는 프리즘과 같은 기계 구조를 형성합니다. 갈비뼈가 위쪽의 압력을 분산시켜 컵 본체가 무너지는 것을 효과적으로 방지합니다.
일부 고급{0}}제품은 다층 복합 구조를 활용합니다.- 예를 들어, 고강도-변형-저항성 종이 그릇은 외부 종이 원통과 원뿔형 내부 종이 원통으로 구성되어 있으며, 그 사이에 내부 공간이 형성되어 있습니다. 6개의 삼각형 지지 판지 조각이 내부 공간에 설치되어 원주를 따라 고르게 분포됩니다. 이 복잡한 구조 설계는 뛰어난 압축 성능을 제공합니다.
포괄적인 설계에는 다음이 포함됩니다. 재료 조합 최적화, 서로 다른 부품에서 서로 다른 속성을 가진 재료 사용; 전체적인 강성을 높이기 위한 열고정 처리 등 공정 혁신; 단열, 미끄럼 방지, 장식 등의 기능을 구조 설계에 통합하는 기능적 통합이 있습니다.
변형 저항을 위한 주요 구조 설계 특징
- 골판지 구조:높이 2-3mm, 반경방향 강성을 위한 간격 10-15mm
- 축방향 리브 디자인:수직 압축 강도를 위한 4-6개의 리브(1-1.5mm 깊이)
- 다-층 복합 구조:삼각형 지지 요소로 향상된 압축 성능
- 롤링 엣지 디자인:PE 스트립이 내장된 1.5-2mm 이중 롤링 가장자리(직경 1-1.5mm)
- 하단 지지 링:"매달린" 지지 구조의 경우 높이 0.5-1mm
6. 요약
다양한 사용 시나리오에서 지속 가능한 종이컵의 변형 메커니즘에 대한 포괄적인 분석을 통해 다음과 같은 주요 요약을 도출할 수 있습니다.
- 뜨거운 음료 시나리오의 변형은 주로 열 응력, 재료 연화, 내부 및 외부 압력 차이로 인해 발생합니다. 컵 본체 붕괴, 바닥 부풀어오름, 림 변형이 가장 흔한 현상입니다.
- 차가운 음료 시나리오의 변형 메커니즘은 주로 압력 차이와 수증기 응축으로 인해 컵 압입이 발생하는 등 뚜렷하게 다릅니다.
- 수분 이동 및 응력 완화를 포함한 시간 요인으로 인해 장기간 사용함에 따라 종이컵의 성능이 점진적으로 저하됩니다.
- 구조 설계는 변형 제어에 결정적인 역할을 합니다. - 합리적인 테이퍼, 강화된 바닥 구조 및 최적화된 림 설계로 변형 저항이 크게 향상됩니다.
일반 지속 가능한 종이컵은 90도의 뜨거운 물에서 5분 후에 1.2cm까지 접힐 수 있지만,-고품질로 디자인된 지속 가능한 종이컵은 변형을 0.3mm 이내로 제한할 수 있어 사려 깊은 엔지니어링과 재료 선택의 중요한 영향을 보여줍니다.
